Grawitacyjne rozprowadzenie ciepła z kominka, czyli grawitacyjne DGP, wykorzystuje naturalną konwekcję. Powietrze ogrzane przez wkład kominkowy staje się lżejsze, unosi się i przepływa kanałami do sąsiednich pomieszczeń. System nie potrzebuje turbiny ani zasilania elektrycznego, ale działa dobrze tylko przy krótkich, prostych trasach o małych oporach przepływu.
Jak działa grawitacyjne DGP?
Wkład kominkowy ogrzewa powietrze znajdujące się w przestrzeni pomiędzy urządzeniem a obudową. Wzrost temperatury zmniejsza jego gęstość, dlatego ciepłe powietrze przesuwa się ku górze, a chłodniejsze zajmuje jego miejsce. Ten sam mechanizm występuje w pionowym przewodzie kominowym i jest określany jako efekt kominowy.

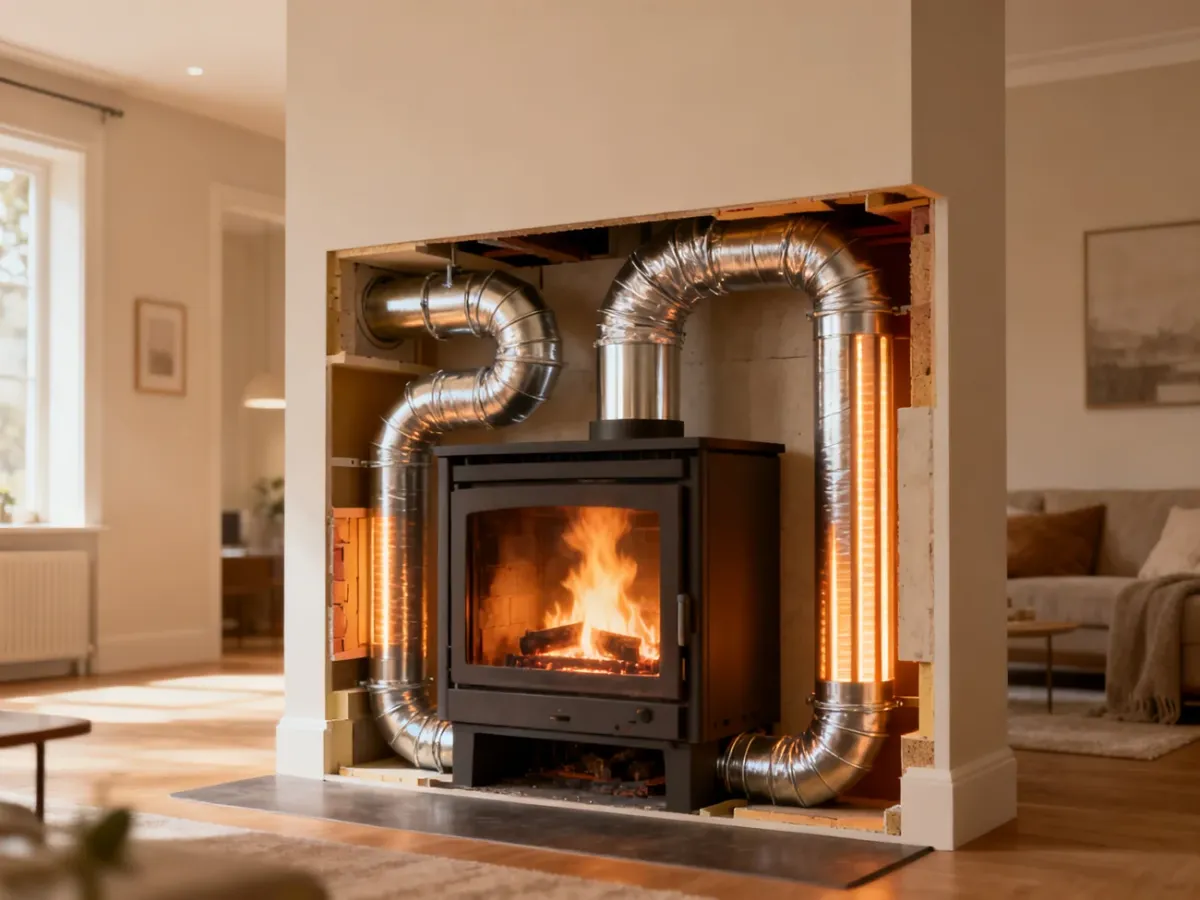

Obudowa kominka pełni funkcję komory konwekcyjnej. W jej górnej części można umieścić kratki lub podłączyć kanały DGP prowadzące do sąsiednich pomieszczeń. Różnica temperatur i wysokości wytwarza niewielki spręż, który wymusza przepływ bez wentylatora. Im dłuższy kanał, więcej kolanek i większa liczba rozgałęzień, tym większa część tego sprężu jest tracona na opory przepływu.
Schemat instalacji i wymagania techniczne
Ideowy schemat grawitacyjnego rozprowadzenia ciepła wygląda następująco:
wkład kominkowy → komora konwekcyjna w obudowie → pionowy odcinek kanału → krótkie kanały rozprowadzające → kratki lub anemostaty w pomieszczeniach.
Powietrze do spalania, powietrze konwekcyjne oraz powietrze wentylacyjne tworzą trzy różne obiegi. DGP wykorzystuje wyłącznie powietrze opływające wkład. Nie zastępuje wentylacji i nie powinno być łączone z kanałami rekuperacji bez odrębnego projektu.
W podstawowym układzie potrzebne są następujące elementy:
- Wkład kominkowy – źródło ciepła, którego instrukcja określa wymagania dotyczące obudowy i przepływu powietrza.
- Obudowa kominka – tworzy przestrzeń konwekcyjną i musi mieć prawidłowo rozmieszczone wloty oraz wyloty.
- Kanały dystrybucyjne – powinny mieć możliwie prosty przebieg i przekrój dobrany do planowanego strumienia powietrza.
- Kratki lub anemostaty – kończą przewody i kierują ogrzane powietrze do pomieszczeń.

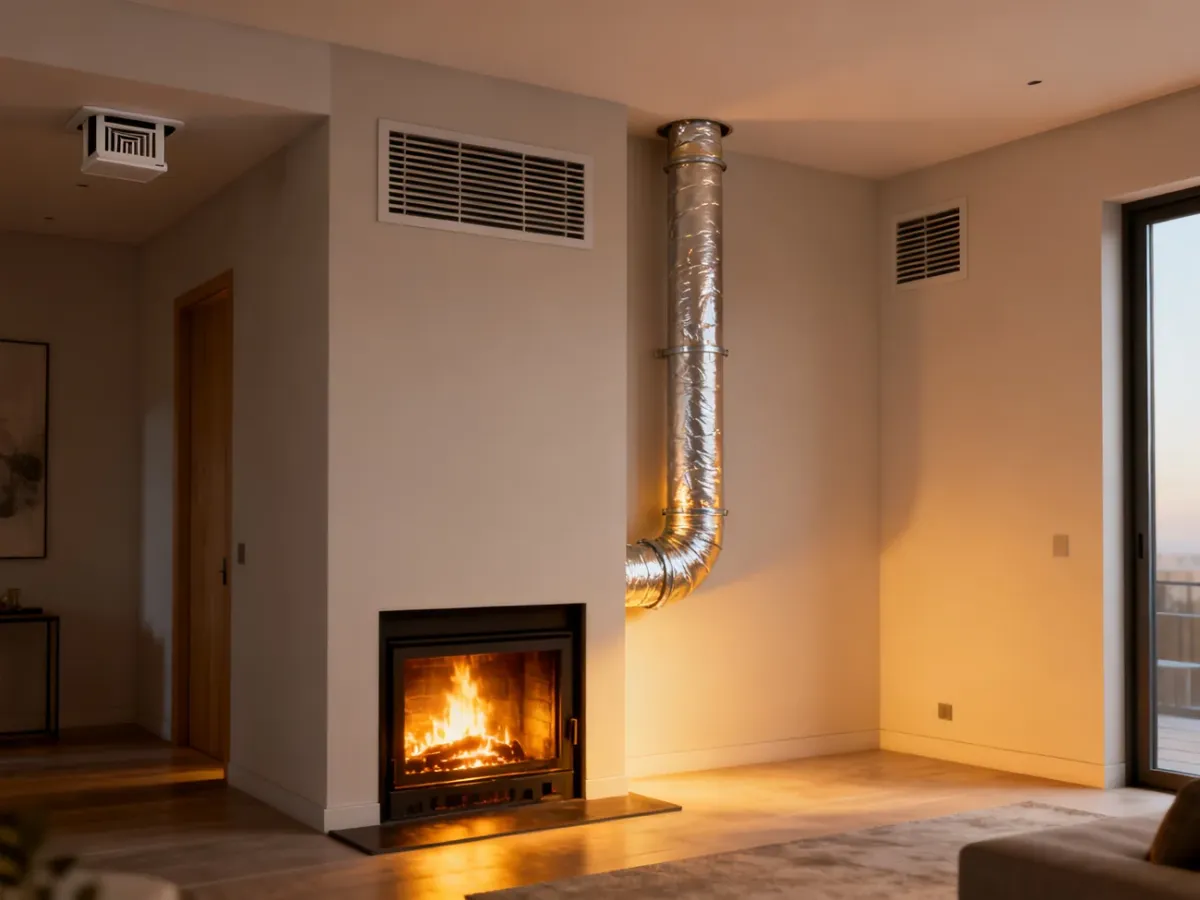

Przy wykonywaniu kanałów stosuje się przewody przeznaczone do transportu ogrzanego powietrza, najczęściej stalowe, w tym stal ocynkowaną. Kanały wymagają izolacji z materiału odpornego na podwyższoną temperaturę, zwykle z wełny mineralnej. Izolacja ogranicza straty ciepła, stabilizuje przepływ i zmniejsza ryzyko przegrzewania sąsiednich elementów budynku.
W praktycznych układach często przyjmuje się średnice przewodów rzędu 10–12 cm lub większe, ale nie jest to uniwersalny wymiar dla każdej instalacji. O przekroju decydują między innymi długość trasy, liczba odnóg, różnica wysokości i wymagany strumień powietrza. Zbyt mała średnica zwiększa opory i może powodować hałas oraz słaby nawiew.
Dlaczego grawitacyjne DGP ma ograniczony zasięg?
Naturalny obieg wytwarza znacznie mniejsze ciśnienie niż wentylator. Każdy metr przewodu, kolano, trójnik, kratka i zwężenie odbiera część dostępnego sprężu. Dlatego kanały prowadzone na większą odległość, szczególnie poziomo, mogą nie zapewnić przepływu wystarczającego do odczuwalnego ogrzania pomieszczenia.
Granica 3–4 m jest często przyjmowanym punktem orientacyjnym dla prostych grawitacyjnych tras, a nie prawem obowiązującym w każdym budynku. Rzeczywisty zasięg zależy od geometrii instalacji i różnicy wysokości. Na piętrach sytuację może poprawiać pionowy przebieg kanału, ale rozbudowany układ z wieloma odnogami nadal będzie trudny do zbilansowania.
| Cecha | System grawitacyjny | System wymuszony |
|---|---|---|
| Zasięg | Najlepiej krótkie, proste trasy, często około 3–4 m od kominka | Łatwiejsze prowadzenie dalszych i bardziej rozgałęzionych kanałów |
| Opory przepływu | Silnie ograniczają działanie, ponieważ nie ma wentylatora | Turbina pokonuje część oporów, ale musi mieć dobrany spręż |
| Zasilanie | Nie wymaga energii elektrycznej | Wymaga zasilania, sterowania i dostępu serwisowego |
| Zastosowanie | Małe domy parterowe i pomieszczenia sąsiadujące z kominkiem | Domy piętrowe, większe budynki i zamknięty układ pomieszczeń |
Turbina kominkowa nie tylko zwiększa przepływ, lecz także pozwala lepiej kontrolować jego rozdział. Nie zmienia to jednak wymagań dotyczących izolacji, przekrojów, filtracji i bezpiecznej zabudowy. Wybór systemu mechanicznego powinien wynikać z obliczeń oporów i zapotrzebowania, a nie tylko z deklarowanej wydajności urządzenia.
Jak zaplanować trasę kanałów?
Projektowanie grawitacyjnego DGP powinno podporządkować układ kanałów naturalnemu kierunkowi przepływu. Kolejne działania najlepiej wykonać w następującej kolejności:
- Określ pomieszczenia, które mają być dogrzewane, oraz ich wzajemne położenie względem kominka.
- Poprowadź kanały możliwie krótko i z wyraźnym udziałem odcinków pionowych, ograniczając liczbę łuków oraz rozgałęzień.
- Dobierz średnice i przekroje do długości tras oraz przewidywanego strumienia powietrza, bez stosowania przewężeń po drodze.
- Zabezpiecz kanały izolacją termiczną i zachowaj wymagane odległości od materiałów palnych zgodnie z dokumentacją wkładu oraz zastosowanych przewodów.
- Rozmieść kratki wylotowe tak, aby ciepłe powietrze mogło swobodnie mieszać się z powietrzem w pomieszczeniu.
Kratki można umieszczać w ścianach, zwykle wysoko, gdzie gromadzi się cieplejsze powietrze, albo w stropie. Wylot sufitowy dobrze wykorzystuje naturalne unoszenie, lecz może sprzyjać powstawaniu cieplejszej strefy pod sufitem. Niezależnie od lokalizacji pomieszczenia muszą mieć zapewnioną drogę powrotu powietrza, na przykład przez szczelinę pod drzwiami lub rozwiązanie przewidziane w projekcie komunikacji.
Bezpieczeństwo i błędy montażowe
Grawitacyjne DGP nie ma wentylatora, ale nie oznacza to braku zagrożeń. Powietrze przepływające przez mocno nagrzaną obudowę może powodować rozkład i przypalanie osiadającego kurzu, określane jako piroliza. Z tego powodu należy przewidzieć filtry przeciwpyłowe oraz możliwość czyszczenia kanałów i kratek.
Najczęstsze błędy wynikają z niedoszacowania temperatury, długości tras i oporów przepływu:
- Brak izolacji kanałów prowadzi do strat ciepła i może powodować przegrzewanie elementów zabudowy.
- Zbyt długa trasa lub nadmiar kolanek osłabia naturalny przepływ i ogranicza nawiew.
- Dobór wkładu bez uwzględnienia wymagań obudowy może zaburzyć chłodzenie urządzenia.
- Brak filtrów zwiększa ryzyko przenoszenia kurzu oraz produktów jego przypalania do pomieszczeń.
- Zamknięcie pomieszczeń bez drogi powrotu powietrza utrudnia cyrkulację w całym układzie.
W małym domu parterowym z kominkiem blisko ogrzewanych pokoi grawitacyjne DGP może zapewnić cichy i prosty rozdział ciepła. Przy dużej powierzchni, piętrze albo długich trasach trzeba liczyć się ze spadkiem skuteczności. W takich warunkach projektant instalacji powinien sprawdzić opory przepływu i rozważyć system wymuszony zamiast próbować kompensować problemy przypadkowym zwiększaniem liczby kanałów.
Instalację DGP, obudowę kominka i odległości od materiałów palnych należy wykonać zgodnie z dokumentacją producenta oraz obowiązującymi wymaganiami technicznymi. Artykuł ma charakter informacyjny i nie zastępuje projektu ani oceny instalacji przez wykwalifikowanego wykonawcę.
